Thermoplex
Wirtschaftlich und ökologisch über Jahrzehnte
Das langfristig kostengünstigste Korrosionsschutz-System für eine unterhaltsfreie Nutzungsdauer von über 35 Jahren.
Was spricht für Feuerverzinken?
- Korrosionsschutz
- Lebensdauer von mehr als 40 Jahren im Stadt- und Industrieklima
- Korrosionsschutz in Hohlräumen, Winkeln und auf Kanten wirksam
- Schadstellen unterrosten nicht dank kathodischem Schutz durch Zink
- Wirtschaftlichkeit
- Bei langer Nutzungsdauer von Stahlkonstruktionen in Freibewitterung wirtschaftlicher als alle anderen Korrosionsschutzsysteme
- Ähnliche Erstkosten wie bei 2- bis 3-Schichtsystem mit Nass- oder Pulverlack, jedoch doppelte Lebensdauer
- Ohne Unterhaltskosten während über 40 Jahren im Stadt- und Industrieklima
- Montagefreundlichkeit
- Kurze Termine, normaler Ablauf 2-3 Tage, Express 5-10 Stunden
- Kaum Montageschäden dank höchster mechanischer Widerstandsfähigkeit der Zinkschicht
- Verzinkte Profile auf der Baustelle schweissbar
- Lagerung und Transport mit Kranfahrzeug auf Baustelle
- Brandschutz durch Feuerverzinkung
- Für Profile >200 mm kann die Brandschutzanforderung R30 durch Feuerverzinken erreicht werden mittels objektbezogener Einzelzulassung
- Pdf Dokument
- Für Profile >200 mm kann die Brandschutzanforderung R30 durch Feuerverzinken erreicht werden mittels objektbezogener Einzelzulassung
- Ästhetik
- Modernes, metallisches und teilweise silbrig glänzendes Aussehen
- Auf Wunsch kann Glanz mit Zusatzbehandlung erhalten werden
- Technischer und lebendiger Baustein der Architektur
- Umwelt
- Wegfall von Sanierungen vor Ort. Dadurch weniger Energie-, Chemikalien- und Resourcenverbrauch
- Verzinkung unter kontrollierten Bedingungen im Werk
- Lösungsmittelfrei
Feuerverzinken im Vergleich
Unterhaltsfreie Nutzungsdauer im Freien (Klimaklasse C3/C4, EN 12944)
Indikationspreis für gerade Stahlprofile ab 20 m2/t
Was kostet Feuerverzinken?
Für gerade Staketengeländer
ab 15.- CHF/Laufmeter (*/**)
Für gerade Stahlbauprofile
(bei einer relativen Oberfläche von 20-24 m2/t)
ab 16.- CHF/m2 (**)
Wirtschaftlichkeit im Stahlbau
(relative Korrosionsschutzkosten in Klimaklasse C3/C4)
ab 0.45.- CHF/m2/Jahr
(*) je nach Gewicht und Geometrie des Geländers
(**) Richtpreise für Serien ab 100m2 oder 100 Lfm.
Technische Ausschreibungsdaten
- Feuerverzinken (Stückverzinken) gemäß DIN EN ISO 1461
- Schichtdicke Feuerverzinkung min. 55-85 μm
- Die Konstruktion ist feuerverzinkungsgerecht zu fertigen (gemäss DIN EN ISO 14713 und ev. EN 1090, entgraten, Kanten brechen, Zink-Zirkulationslöcher anbringen)
- Richtarbeiten von Stahlbauprofilen
- Preis pro kg (Schlosserei/Metallbau) oder pro m2 (Stahlbau)
Weitere Informationen finden Sie auch unter Downloads -> Ausschreibungstexte

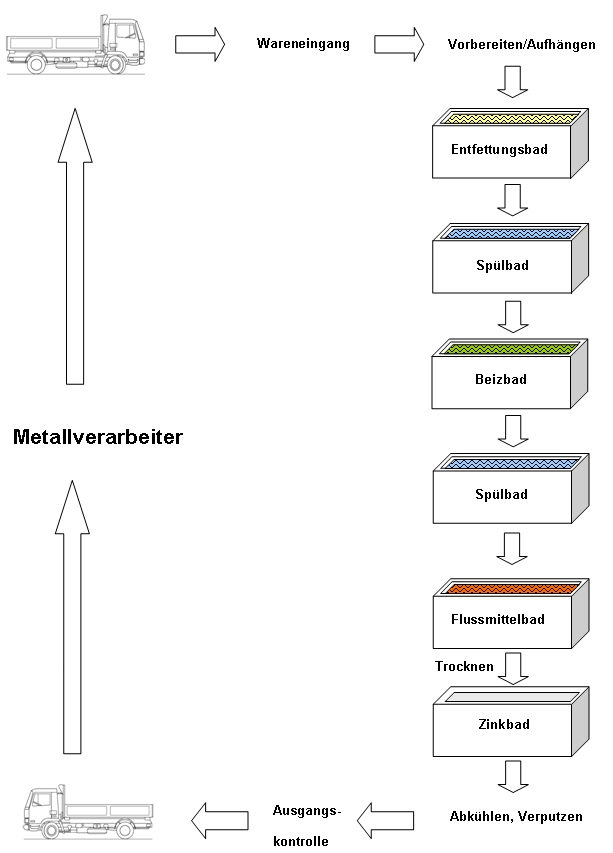

Was ist Feuerverzinken?
Die verzinkungsgerechten Werkstücke werden nach der Anlieferung im optimalen Winkel an einer Traverse aufgehängt.
Dadurch wird ein sauberer Überzug mit Zink gewährleistet. Für einen reibungslosen und sicheren Ablauf des Prozesses müssen die Werkstücke mit den nötigen Einlauf- und Entlüftungslöchern versehen sein.
Für ein gutes Verzinkungsergebnis ist eine gründliche Reinigung der Oberfläche unabdingbar. Fette und Öle werden in einem sauren oder basischen Entfettungsbad von der Stahloberfläche abgelöst.
Bad zur Reinigung der Oberfläche von Entfettungsmittel
Um Rost und Zunder von der Oberfläche zu lösen und eine reine Stahloberfläche zu erzielen, werden die Werkstücke in Beizbädern mit verdünnter Mineralsäure (z.B. Salzsäure) behandelt. Inhibitoren verhindern ein Angriff auf den Stahl.
Bad zur Reinigung der Oberfläche von Beizmitteln
Im Flussmittelbad (oft wässrige Lösung aus NH4Cl und ZnCl2) erhält die Oberfläche einen dünnen Salz-Film, welcher später beim Eintauchen ins Zinkbad die metallurgische Reaktion zwischen Stahloberfläche und Zinkschmelze unterstützt.
Nach der Flussmittelbehandlung wird das Verzinkungsgut getrocknet.
Die vorbereiteten Werkstücke werden in eine flüssige Zinkschmelze von ca. 450°C getaucht.
Während des Verzinkungsvorgangs bildet sich als Folge einer wechselseitigen Diffusion von flüssigem Zink und Stahl auf der Oberfläche des Werkstücks ein Überzug verschiedenartig zusammengesetzter Eisen-Zink-Legierungsschichten.
Beim Herausziehen aus dem Bad werden diese mit einer glänzenden Reinzinkschicht überzogen.
Die verzinkten Teile werden meist an der Luft abgekühlt. Beim anschliessenden Verputzen werden allfällige Zinkläufe, Zinkspitzen und Druckstellen der Anschlagmittel eliminiert.
Bei Bedarf werden Gewinde, Passungen und Bohrungen vom Zink befreit.
Sie haben Fragen?
Unsere Experten von der technischen Beratung helfen Ihnen gerne weiter.
